Forma de combinació de marcs
Depenent dels requisits-de càrrega i dels requisits d'envergadura, l'armadura principal es pot configurar de diverses maneres:
|
Tipus de combinació |
Nombre de fileres principals d'armadura |
Interval aplicable |
Capacitat de càrrega- |
|
Fila única capa única |
1 fila |
9-21m |
Grau d'automoció 10 |
|
Doble fila, una sola capa |
2 fileres |
15-36m |
Grau d'automoció 20 |
|

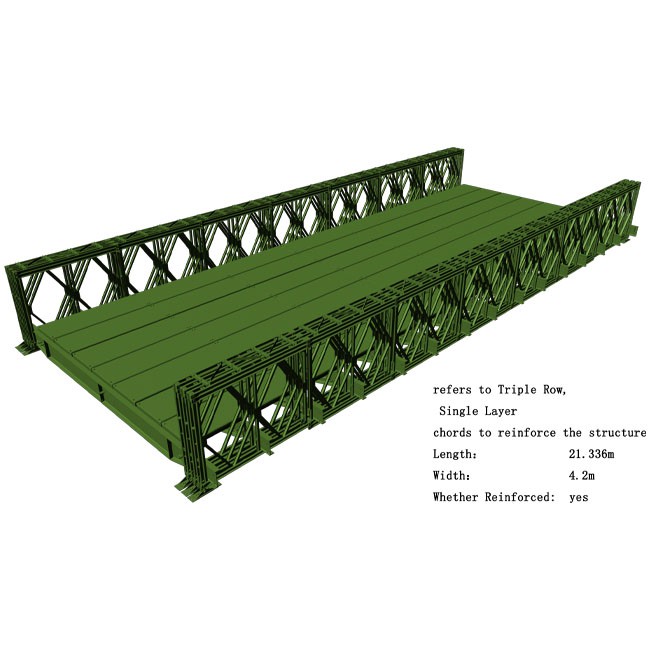

Tràiler de tres-fila-capa |
3 files |
21-51m |
longitud - Classe 80 |
|
Doble fila, doble capa |
Dues files (capes superior i inferior) |
Gran envergadura |
Alta capacitat de càrrega- |
|
Tres files, doble-capa |
3 files (capes superior i inferior) |
Espai-extragran |
Càrrega-molt pesada |
Estructura bàsica
El marc del pont Bailey es compon principalment d'unitats d'armadura, que es solden entre si a partir de cordes superiors i inferiors, membres verticals i membres diagonals. Els extrems de les cordes superior i inferior tenen articulacions masculines i femenines amb forats de connexió d'armadura. Les cordes estan compostes per dos acers de canal No. 10 (esquena-a-esquena), i els membres verticals estan fets de bigues No{. 8 I{-.
Mètodes de connexió
Pins de connexió de truss: s'utilitzen per connectar truss adjacents. Un extrem del passador té un petit forat per inserir un passador de seguretat per evitar que caigui i garantir una connexió fiable.
Connexions de perns: inclou barres roscades de corda i cargols. Les barres roscades de corda s'utilitzen per enfortir la connexió entre la corda i l'armadura, mentre que els perns de l'armadura s'utilitzen per connectar l'armadura superior i inferior.
Si necessiteu més informació sobre el marc del pont Bailey o voleu obtenir un pressupost, no dubteu a contactar amb mi. Et proporcionaré un servei professional!
